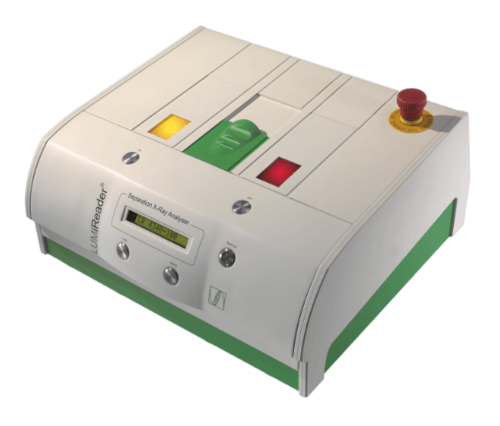

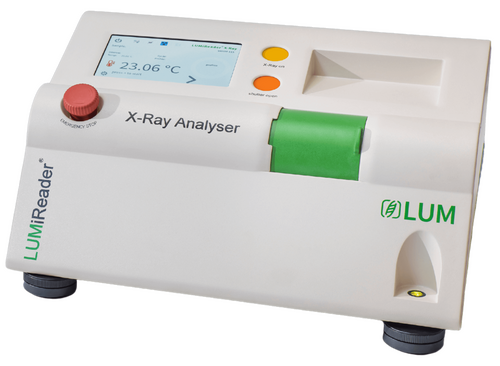

LUMiReader® X-Ray

Durchleuchtet selbst hochkonzentrierte Dispersionen und Emulsionen

Verzögerungsfrei



Produkt anfragen

Außergewöhnliche Möglichkeiten

Diese Analysen beherrscht der LUMiReader® X-Ray

  • Phasenseparationsbestimmung bei jeglicher Konzentration
  • Homogenität von Emulsionen, Suspensionen und Pulvern
  • Stabilitätstests auch bei höchsten Konzentrationen
  • Pigmentsegregation
  • Nanopartikelerkennung in Überständen
  • Dispergierfähigkeit
  • In-situ Sediment- & Kuchenstrukturanalyse
  • Sediment-Profiling
  • Transparente bis opake Dispersionen
  • Schaumentwässerung
  • Solidosity
  • Entwässerbarkeit & Konsolidierung

In-situ-Analyse von transparenten & undurchsichtigen Partikelsystemen

Keine Verdünnung von Emulsionen oder Suspensionen

Sehen und verstehen Sie komplexes Dispersionsverhalten

Studieren Sie die verschiedenen Instabilitätsmechanismen

Hohe Auflösung der Phasentrennung von Mehrkomponentensystemen

Detektieren Sie Konzentrationsgradienten in Phasen und Sedimenten

Bestimmen Sie die mittlere & ortsaufgelöste Packungsdichten im Sediment

Überwachung von Probenverhalten in der Langzeitlagerung

Analyse von beliebigen kontinuierlichen Phasen des Dispergiermittels

Signal unabhängig von der Partikelform

Echtzeit, nicht-invasiv und zerstörungsfrei

High-End-Analysegerät für QC, Prozessüberwachung und F&E

LUMiReader® X-Ray – Was das blosse Auge nicht sieht

Maximale Vergleichspräzision und keiner Materialdaten wie Viskosität oder Dichte nötig

Der LUMiReader X-Ray ist der erste Dispersionsanalysator, der nur zu einem einzigen Zweck entwickelt wurde: zur Untersuchung (in Echtzeit) der Dispergierbarkeit, Stabilität, Trennungs- und Konsolidierungsphänomenen von vollständig transparenten bis vollständig opaken Emulsionen, Suspensionen, Schlacken, Schlämmen, Schäumen und Pulvern.

Zum ersten Mal können Sie Ihre Probe und verzögerungsfrei von oben bis unten durchleuchten. Lösen Sie Ihre herausfordernden Dispersionsprobleme mit Hilfe von Röntgentransmission. Sehen Sie, was Licht Ihnen nicht zeigen kann.

Unsere patentierte Lösung kombiniert Röntgenabsorption mit der bewährten STEP-Technologie und bietet höchste räumliche Auflösung, kurze Messintervalle und eine umfassende Detektionstechnik. Im LUMiReader X-Ray kommen mithilfe eines speziellen Kristalls monochrome und parallele Röntgenstrahlen zur Anwendung.

Mehr als 1.600 Detektoren zeichnen den transmittierten Strahl auf und ermöglichen eine nie zuvor da gewesene Auflösung über die gesamte Messzelle von 20 mm Höhe. Die Kinetik der unverzüglich aufgezeichneten Transmissionsprofile über Ihre gesamte Probe wird in Stabilitäts- und Separationsraten umgewandelt.

Basierend auf den Extinktionsprofilen können außerdem Partikelkonzentration, Packungsdichte des Sediments und lineare Schwächungskoeffizienten berechnet werden.

Anwenderschutz

Sicherheitsvorkehrungen

Ein bauartzugelassenes Strahlenschutzkonzept schützt den Anwender vor der erzeugten Röntgenstrahlung. Das Gerät wurde vom Bundesamt für Strahlenschutz und von der Physikalisch-Technischen Bundesanstalt als Vollschutzgerät nach Röntgenverordnung zertifiziert.

Es sind weder regelmäßige Strahlenschutzschulungen noch weitere Strahlenschutzvorkehrungen durch den Anwender notwendig. Eine Bleiabschirmung schützt die Umgebung vor der erzeugten Röntgenstrahlung im inneren des Gerätes.

Doppelt ausgelegte, zwangsgeführte Sicherheitsschalter überwachen den Probendeckel und den Shutter der Röntgenröhre. Das Öffnen des Deckels während einer Messung bewirkt eine sofortige Abschaltung und Versschluss der Röntgenquelle durch die Sicherheitsschaltung, die unabhängig von Software und Benutzer ausgelöst wird.

Die aufgezeichneten orts- und zeitaufgelösten Extinktionsprofile ermöglichen Ihnen Messung und Verständnis der Partikelstabilität, Phasentrennung und Sedimentkonsolidierung in Systemen, die bisher Grenzen für Wissenschaft und Technik darstellten.

Unabhängig von Form oder Konzentration Ihrer dispergierten Partikel und Tropfen können Sie nun Ihre Rezepturen optimieren, die Stabilität messen und genaue Haltbarkeitstests durchführen. In-situ, Echtzeit, nicht invasiv und zerstörungsfrei.

Typische Anwendungen sind Keramik, Kosmetik, Pharmazeutika, Farben & Pigmente, Baumaterialien und Füllstoffe sowie die mit komplexen Emulsionen, Schlacken und Schlämmen befasste Bergbau- und Erdölindustrie.

Für all die Fälle, in denen Sie opake Dispersionen, Schäume, Emulsionen oder klare Mikroemulsionen untersuchen müssen, bei denen eine Verdünnung unmöglich ist oder unerwünschte Nebenwirkungen hätte, gibt es jetzt eine Lösung.

Es besteht eine große Nachfrage nach Möglichkeiten zur Analyse konzentrierter Systeme. Wenn man genauer nachfragt, stellt man jedoch fest, dass das, was die eine Person unter „konzentriert“ versteht, für eine andere Person „verdünnt“ ist. Vor diesem Hintergrund und zur Vermeidung von Verwirrung können wir eindeutig nur so viel sagen, dass der LUMiReader X-Ray für einen bestimmten Zweck entwickelt wurde: zur Analyse und zum Verständnis konzentrierter und vollständig opaker Emulsionen und Suspensionen.

Wie konzentriert? So konzentriert, wie sie möchten. So opak, wie sie möchten. Von oben bis unten, verzögerungsfrei. Ja. Wirklich. Keine andere Technologie kann das leisten. Nicht einmal annähernd.

Wird verwendet mit der State-of-the-art Software SEPView.

Der LUMiReader X-Ray ist zertifiziert, ab Werk geeicht und bei Lieferung gleich betriebsbereit.

Internationale Normen und Guidelines

Der LUMiReader® X-Ray erfüllt folgende Normen

ISO/TR 13097

ISO/TR 18811

ISO 18747-1

CFR 21 Part 11

Grafik Karriere

Materialübersicht

Folgende Materialien lassen sich mit dem LUMiReader® X-Ray analysieren

Batterien
Baumaterialien
Beschichtete Partikel
Farben
Festelektrolyte
Hartschaumstoffe
Katalysatoren
Keramik/Glasuren
Kosmetika
Magnetische Partikel
  Metalle
Mikroemulsionen
Mineralpulver
Nanosuspensionen
Ölsand
Pigmente
Ruß
Schleifmittel
Schmierstoffe
Silikonemulsionen



grafik_info

Anwendungsbeispiele

Beispiele von Röntgenmessungen als Einzelmessung oder in Kombination mit zentrifugaler Konsolidierung

Aufklarungsprozess und des Sedimentwachstum (links) innerhalb von opaken Systemen (rechts)

Packungsdichte-Gradienten von Kalk nach zentrifugaler Konsolidierung

Röntgentransmissions-Profile von Ölsand nach der Entmischung

Phasen- und Sedimentbildung einer Polymerdispersion

Phasenseparation einer MoS2-Graphitsuspension

Downloads & Technische Daten

Technische Daten LUMiReader® X-Ray

Messprinzip monoenergetische Röntgenstrahlendämpfung
Phasenseparation hochkonzentrierte Dispersionen (transparent oder undurchsichtig)
In-situ-Sedimentanalyse 3 Sekunden bis unbegrenzt
Stabilitätsanalyse
Konsolidierungsmessung
von Sekunden bis zu Tagen oder Wochen
auch in Kombination mit LUMiFuge & LUMiSizer
Konformität mit ISO/TR 13097; ISO/TR 18811; ISO 18747-1; CFR 21 Part 11

Art der Proben Suspensionen, Emulsionen, Suspo-Emulsionen, Schlämme, Aufschlämmungen, Schäume und Pulver
Kanäle 1 Probe
Proben-Volumen 0,3 ml bis 1,6 ml
Konzentration Up to 100 Vol%
Partikel jede Form, von Nano bis Mikro, keine Dichtebeschränkungen

Quelle Monoenergetische Röntgenstrahlung, 17,48 keV, max. 20 W bei 40 kV, luftgekühlt
Monochromator Graphit
Störungsfreier Betrieb Keine bewegten Teile
Abmaße (BxHxT), Gewicht 47 cm x 24 cm x 44 cm, 25 kg
Stromversorgung 24 V, Adapter (100 V bis 240 V) inklusive
Sicherheit verschiedene Materialien, optischer Pfad 1 mm bis 10 mm
Anforderungen an die Strahlenschutzkontrolle keine; das Instrument kann überall eingesetzt werden
